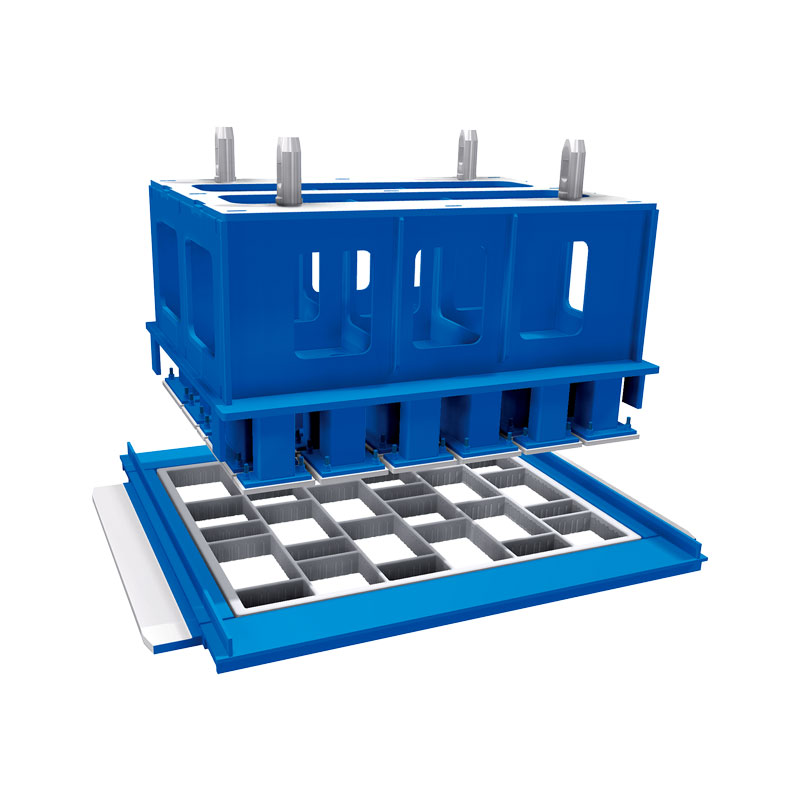

Форма для асфальтоукладчика

Как профессиональный производитель, мы хотели бы предоставить вам форму для асфальтоукладчика. В форме асфальтоукладчика QGM используется высокопрочная науглероженная сталь из низкоуглеродистого сплава и интегрирована технология точной резки проводов, высокоточная технология обработки с ЧПУ и технология 3D-сканирования, чтобы предоставить клиентам возможность индивидуальной настройки формы. Эти технологии позволяют создавать разнообразные контуры и геометрические формы. Зазор составляет 0,3-0,4 мм, с точными вертикальными углами и гладкими боковыми стенками. Брусчатка производства QGM легко разбирается, отличается высокой точностью и отсутствием заусенцев. Пресс-формы могут реализовывать цифровую конструкцию свободной поверхности и конструкцию взаимозаменяемости нажимных пластин.

Чтобы обеспечить долговечность формы, форма для асфальтоукладчика QGM подвергается цементации. Каркасы формы и нажимные пластины закалены с температурой 60-63HRC, а минимальная глубина закалки составляет 1,2 м. По запросу клиентов форма может быть спроектирована и изготавливаются методом сварки или модульной фиксации резьбы.

Мы предлагаем высококачественные формы для асфальтоукладчиков для всех типов машин и оснастки для инструментов в следующем исполнении:

А) ДИЗАЙН ФОРМЫ ПЛАМЯНОЙ РЕЗКИ

Возможна узкая толщина полотна

Оптимальная эксплуатация формы

Станкозависимый зазор башмака штампа 0,2-0,5 мм.

Возможны встречные конические боковые стенки

Никаких удерживающих канавок не требуется

Типовая конструкция оборудования для многослойного производства

Дополнительный дизайн листа вывода

Благодаря цифровизации возможен дизайн свободной поверхности.

Жизнеспособная конструкция обуви с подогреваемым штампом

Б)ФРЕЗЕРОВАННАЯ КОНСТРУКЦИЯ ФОРМЫ

Применимо ко всем контурам и геометрии.

Допуски в опоке ниже +/- 0,3 мм.

Станкозависимый зазор башмака штампа 0,2-0,5 мм.

Точные вертикальные, наклонные и гладкие боковые стенки.

Легкое извлечение из формы

Высокая точность подгонки

Держатели пространства во всех возможных исполнениях.

Дополнительный дизайн листа вывода

Благодаря цифровизации возможен дизайн свободной поверхности.

Жизнеспособная конструкция обуви с подогреваемым штампом

Защита от износа для всех форм для дорожного покрытия осуществляется следующим образом:

А)ЦЕПЛИРОВАНИЕ (62-68HRC)

Пресс-форма и штампованные башмаки закалены (62-68 HRC).

Твердость проникновения мин. 1,2 мм

Б)НИТРИРОВАНИЕ (62-68HRC)

Формовочная коробка и штампованные башмаки азотированы (62-68HRC).

Твердость проникновения мин. 0,4 мм

Практически отсутствуют внутренние напряжения по сравнению с формами, обработанными цементацией.

Рекомендуется для рулонов небольшой толщины.

Более высокая точность контура по сравнению с формами, обработанными цементацией

В соответствии с требованиями клиентов наши формы могут быть спроектированы и изготовлены с использованием сварных или модульных методов фиксации винтовой резьбы.
