Какие функции безопасности включены в немецкие системы блочных машин Zenith?

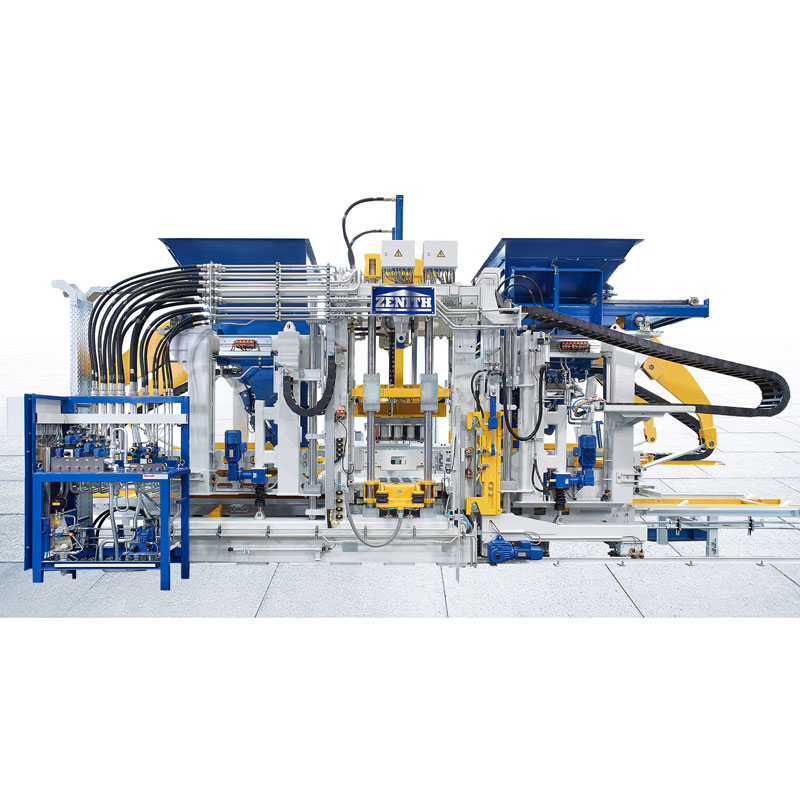

В тяжелом машиностроении безопасность – это не дополнительная опция, а фундамент, на котором строится надежное производство.Германия Zenith Block Machine, краеугольный камень современного производства бетонных блоков, имеет комплексную и многоуровневую архитектуру безопасности, которая защищает операторов, обслуживающий персонал и само оборудование. Завод QGM производит эти системы уже более двух десятилетий, и мы обеспечиваем безопасность на каждом этапе процесса проектирования. Мы не рассматриваем безопасность как контрольный список функций; мы рассматриваем его как неотъемлемую часть операционной ДНК машины. Функции безопасности немецкой машины для изготовления блоков Zenith — это не просто дополнения; они вплетены в гидравлические, электрические и механические системы, создавая защитную сеть, предотвращающую несчастные случаи и обеспечивающую душевное спокойствие. В этой статье будут рассмотрены эти уровни безопасности, от фундаментальных физических средств защиты до передовых электронных систем мониторинга, что даст полное представление о том, как немецкая машина для изготовления блоков Zenith защищает своих пользователей.

Философию безопасности, лежащую в основе немецкой машины для изготовления блоков Zenith, можно охарактеризовать как «глубокоэшелонированную защиту». Это означает, что ни одна точка отказа не может привести к опасной ситуации. Многочисленные независимые системы безопасности работают согласованно, чтобы предотвратить, смягчить потенциальные риски и отреагировать на них. Например, гидравлическая система оснащена предохранительными клапанами, разрывными мембранами и обратными клапанами с пилотным управлением, которые предотвращают неконтролируемые движения. Электрическая система оснащена резервными реле безопасности, аварийным остановом и защитой двигателя от перегрузки, которые могут мгновенно отключить машину. Механическая конструкция включает физические ограждения, блокируемые двери и двуручное управление, предотвращающее случайный доступ в опасные зоны. В этой статье мы подробно рассмотрим эти функции, разберем, как они функционируют по отдельности и как интегрируются для создания искробезопасной производственной среды. Независимо от того, являетесь ли вы руководителем завода, инженером по технике безопасности или оператором, это руководство предоставит вам технические знания, позволяющие оценить уровень безопасности немецкой машины для изготовления блоков Zenith.

Оглавление

• 1. Как гидравлические системы обеспечивают несколько уровней безопасности?
• 2. Как архитектура электрического управления предотвращает опасности?
• 3. Каковы основные технические характеристики средств безопасности?
• 4. Как функции безопасности проверяются и поддерживаются в повседневной эксплуатации?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по безопасности

Как гидравлические системы обеспечивают несколько уровней безопасности?

Гидравлическая система является движущей силой немецкой машины для производства блоков Zenith, генерирующей огромные силы, необходимые для сжатия бетона в твердые блоки. Поскольку давление часто превышает 280 бар, потенциальная энергия, запасенная в системе, огромна. Функции безопасности, встроенные в гидравлический контур, предназначены не только для предотвращения поломок; они направлены на предотвращение катастрофических отказов и обеспечение контролируемой работы. Архитектуру безопасности гидравлической системы можно понимать как ряд защитных «зон», каждая из которых предназначена для локализации и устранения неисправностей определенного типа.

Зона 1: Защита от избыточного давления– Гидравлический контур оснащен несколькими клапанами сброса давления, каждый из которых откалиброван на определенное заданное значение. Первичный предохранительный клапан настроен на открытие при давлении 300 бар, что на 20 бар выше максимального рабочего давления. Если давление превышает это значение, клапан открывается и направляет масло обратно в бак. Вторичный резервный предохранительный клапан настроен на давление 320 бар, обеспечивая резервный режим в случае выхода из строя основного клапана. Кроме того, наша машина для изготовления блоков Zenith в Германии оснащена переключателем высокого давления, который включает сигнализацию и отключает насос, если давление достигает 310 бар, добавляя электронный уровень защиты еще до того, как механические предохранительные клапаны будут проверены.

Зона 2: Контроль движения– Предотвращение непреднамеренных движений имеет решающее значение. Гидравлические цилиндры, которые поднимают формовочный стол, сжимают смесь и выталкивают блоки, управляются обратными клапанами с пилотным управлением. Эти клапаны гарантируют, что цилиндр не будет двигаться, если гидравлическое давление не будет активно приложено в правильном направлении. Это означает, что даже в случае разрыва гидравлической линии или выхода из строя регулирующего клапана цилиндр останется заблокированным в своем текущем положении, предотвращая внезапное неконтролируемое падение тяжелой формы или прижимной пластины.

Зона 3: Последовательные блокировки– Гидравлические операции немецкой машины для изготовления блоков Zenith выполняются в точной последовательности. Ряд реле давления и датчиков приближения гарантируют, что одна операция будет полностью завершена до начала следующей. Например, выталкивающий цилиндр не может втянуться до тех пор, пока цилиндр сжатия полностью не вернется в исходное положение. Эта логическая блокировка предотвращает сценарии «столкновения», когда два противоположных цилиндра могут попытаться двигаться одновременно, что может привести к механическому повреждению и потенциальным опасностям.

Зона 4: Безопасность аккумулятора– Гидравлическая система использует аккумуляторы для хранения энергии для быстрых ходов нажатия и выталкивания. Эти аккумуляторы оснащены разрывными мембранами, которые рассчитаны на разрыв при давлении, значительно превышающем нормальный рабочий диапазон, что позволяет безопасно выпустить газовый заряд в атмосферу и предотвратить резкий разрыв. Машина также оснащена ручным сливным клапаном, который позволяет полностью сбросить давление в аккумуляторе во время технического обслуживания, обеспечивая нулевой запас энергии до того, как кто-либо войдет в зону пресса.

Совместным эффектом этих особенностей является гидравлическая система, которая не только мощная, но и удивительно безопасная. Испытания, проведенные нашим заводом, показали, что даже в маловероятном случае отказа нескольких компонентов немецкую машину для изготовления блоков Zenith можно перевести в безопасное остановленное состояние, не причиняя вреда персоналу или повреждению машины.

Как архитектура электрического управления предотвращает опасности?

В то время как гидравлическая система обеспечивает мышцы, электрическая система управления — это мозг — часть, которая решает, когда и где применять силу. Архитектура электрической безопасности немецкой машины Zenith Block Machine построена на принципе «отказоустойчивой» работы. Это означает, что естественное, обесточенное состояние системы является безопасным. Чтобы объяснить, как это достигается, мы можем рассматривать иерархию управления как «пирамиду безопасности», где каждый уровень обеспечивает резервный уровень для вышестоящего.

Уровень 1: Главное реле безопасности– В основании пирамиды находится главное реле безопасности. Это специальный проводной компонент, который контролирует кнопки аварийного останова, дверные выключатели и световую завесу. В отличие от ПЛК, который можно запрограммировать, реле безопасности представляет собой простую, проверенную схему, которую нельзя переопределить с помощью программного обеспечения. Если какой-либо из контролируемых входов активирован, реле физически отключает питание контакторов двигателя и гидравлических клапанов, что приводит к немедленной остановке машины. Это абсолютный отказоустойчивый вариант.

Уровень 2: Программируемый контроллер безопасности (PSC)– Над главным реле находится PSC, который используется для более сложных функций безопасности. PSC контролирует скорость гидравлического насоса, положение пресса и давление в системе. Он запрограммирован на обнаружение аномалий, таких как внезапное падение давления (что может указывать на разрыв трубы) или неожиданное ускорение цилиндра. Если они обнаружены, PSC инициирует контролируемую остановку, которая является более плавной и менее опасной для машины, чем аварийная остановка, но столь же безопасной.

Уровень 3: Человеко-машинный интерфейс (HMI) и диагностика– Верхним уровнем пирамиды является HMI, который предоставляет оператору информацию в режиме реального времени о состоянии безопасности машины. На дисплее отображается, какие двери открыты, состояние гидравлических предохранительных клапанов и положение пресса. Если сработало защитное устройство, на HMI отображается четкое сообщение на простом английском языке с объяснением причины. Это помогает операторам быстро выявлять и решать проблемы без необходимости открывать шкаф управления и отслеживать провода, что повышает безопасность и увеличивает время безотказной работы.

Уровень 4: Защита двигателя и температурный мониторинг– Каждый двигатель в немецкой машине Zenith Block Machine защищен электронной защитой двигателя, которая контролирует ток и температуру. Если двигатель перегревается или потребляет чрезмерный ток, устройство защиты отключает питание, предотвращая электрические пожары. Аналогичным образом постоянно контролируется температура гидравлического масла; если температура превышает безопасный порог, машина выдает предупреждение и, если температура продолжает повышаться, автоматически останавливает производственный цикл, чтобы предотвратить повреждение гидравлических компонентов.

Архитектура электрического управления немецкой блочной машины Zenith спроектирована с возможностью самоконтроля. Системы безопасности постоянно проверяются во время работы машины, и любая неисправность немедленно фиксируется. Это гарантирует, что сами функции безопасности всегда будут в состоянии готовности. ВКомпания Компания Quangong Machinery Co., Ltd., мы считаем, что лучшая функция безопасности — это та, о которой вам не нужно думать, потому что вы знаете, что она всегда работает.

Каковы основные технические характеристики средств безопасности?

Понимание технических характеристик функций безопасности немецкой машины для изготовления блоков Zenith имеет важное значение для правильного выбора и проверки. Эти характеристики — не просто цифры; они являются измеримыми мерами защитных возможностей машины. Наш завод предоставляет подробный паспорт безопасности для каждой машины, а в таблице ниже представлено краткое описание основных технических параметров, определяющих систему безопасности. Эти данные используются инженерами по безопасности для интеграции машины в общезаводскую систему безопасности и для расчета уровня производительности (PL) и уровня полноты безопасности (SIL) всей производственной линии.

Помимо этих стандартных компонентов, машина для изготовления блоков Germany Zenith включает в себя несколько дополнительных технических деталей, связанных с безопасностью. Гидравлический бак оснащен приподнятым сетчатым фильтром на всасывании и магнитной заглушкой для улавливания металлических частиц и предотвращения загрязнения электромагнитных клапанов. Электрический корпус имеет класс защиты IP65, что означает, что он пыленепроницаем и защищен от струй воды низкого давления, гарантируя, что цепи безопасности не будут нарушены простой промывкой. Панели управления оснащены устройством аварийного останова, подключенным в дуплексной конфигурации, что означает, что один обрыв провода не может отключить функцию аварийного останова. Эти инженерные детали, хоть и тонкие, но имеют решающее значение для обеспечения соблюдения требований безопасности на протяжении всего срока службы машины, а не только в день, когда она покидает завод.

Кроме того, наш завод предоставляет полный комплект сертификационной документации на все компоненты, отвечающие за безопасность. Сюда входит декларация соответствия CE, а также протоколы испытаний сертифицированных уровней эффективности функций безопасности. Эта прослеживаемость имеет решающее значение для сотрудников службы безопасности предприятия, которым необходимо продемонстрировать соблюдение правил охраны труда и техники безопасности (например, OSHA в США или PUWER в Великобритании). Приобретая машину для производства блоков Zenith в Германии, вы получаете не просто машину; вы получаете полностью документированную систему безопасности.

Как функции безопасности проверяются и поддерживаются в повседневной работе?

Наличие сложных функций безопасности – это только полдела. Они должны быть надлежащим образом проверены при запуске и обслуживаться на протяжении всего срока службы машины. Немецкая машина для изготовления блоков Zenith создана для того, чтобы сделать этот процесс проверки простым и систематическим. На нашем заводе разработан комплексный «Протокол проверки безопасности», который используется при вводе в эксплуатацию и рекомендуется для ежегодной ресертификации. Этот протокол превращает процесс проверки в структурированный контрольный список, который может заполнить обученный обслуживающий персонал.

Предпусковая проверка безопасности (уровень оператора)– Перед запуском машины в рабочий день крайне важно провести быстрый визуальный осмотр. Это включает в себя проверку того, что все защитные ограждения находятся на своих местах, а световые завесы выровнены и не засорены. Оператор также должен проверить, что кнопки аварийного останова не заблокированы и что двуручное управление работает. Выполняется простая последовательность испытаний: оператор пытается запустить машину, стоя в зоне световой завесы, гарантируя, что машина не запустится. Это подтверждает, что световая завеса работает. ПЛК машины записывает эти ежедневные проверки и ведет журнал соблюдения техники безопасности.

Еженедельный функциональный тест (уровень обслуживания)– Более детальные тесты проводятся еженедельно. Это включает в себя испытание гидравлической системы: оператор останавливает пресс против формы при низком давлении и контролирует падение давления, проверяя, что обратные клапаны с пилотным управлением удерживают цилиндр на месте. Аварийные ограничители проверяются индивидуально, чтобы убедиться, что все они останавливают машину. Система управления машиной сформирует отчет, в котором будет указано, какой компонент безопасности был проверен и когда.

Ежегодная ресертификация (инженерный уровень)– Самая полная проверка – это ежегодная ресертификация, которую часто требуют страховые компании и контролирующие органы. В ходе этого процесса сертифицированный технический специалист нашего завода или уполномоченная третья сторона проверяет функциональность каждого компонента безопасности. Гидравлические предохранительные клапаны калибруются на испытательном стенде для подтверждения их давления открытия. Время срабатывания реле безопасности измеряется осциллографом, чтобы убедиться, что оно находится в пределах 50 мс. Эта ежегодная ресертификация обеспечивает высокую степень уверенности в том, что машина работает безопасно.

График профилактического обслуживания– Немецкая машина для изготовления блоков Zenith имеет план планового технического обслуживания всех критически важных для безопасности компонентов. Например, гидравлические обратные клапаны с пилотным управлением проверяются и переустанавливаются каждые 12 месяцев. Световые завесы и дверные выключатели проверяются на чистоту и правильность установки каждые шесть месяцев. Контакты аварийного останова проверяются на контактное сопротивление каждые 18 месяцев. Такое профилактическое обслуживание гарантирует, что функции безопасности не ухудшатся с течением времени, сохраняя целостность безопасности машины.

В дополнение к этим структурированным процедурам проверки и технического обслуживания немецкая машина Zenith Block Machine оснащена диагностической системой, которая постоянно контролирует состояние компонентов безопасности. Например, световая завеса имеет функцию самодиагностики, которая проверяет внутреннюю электронику на наличие неисправностей и высвечивает определенный код ошибки при обнаружении проблемы. ПЛК машины контролирует ток двигателя гидравлического насоса и выдает предупреждение, если двигатель потребляет ток, превышающий базовый уровень, что указывает на потенциальную перегрузку или неисправность насоса. Объединив структурированный процесс проверки с постоянным диагностическим мониторингом, мы предоставляем немецкую машину для изготовления блоков Zenith, которая не только включает в себя функции безопасности, но и гарантирует, что они остаются эффективными на протяжении всего срока службы машины.

Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между «Аварийной остановкой» и «Остановкой безопасности» на немецкой машине для изготовления блоков Zenith?

Ответ: Кнопка аварийной остановки (E-Stop) — это кнопка максимальной безопасности. Он немедленно отключает питание всех двигателей и гидравлических клапанов, что приводит к быстрой остановке машины. Это действие защищает персонал в чрезвычайной ситуации, но может нанести вред механическим компонентам. Остановка безопасности – более изящная остановка. Он активируется программируемым контроллером безопасности при обнаружении аномалии, например открытия двери. Функция аварийной остановки завершает текущий цикл (если возможно), а затем переводит пресс в безопасное открытое положение перед блокировкой систем. Это предпочтительная реакция, поскольку она защищает как оператора, так и машину. Наша машина для изготовления блоков Zenith в Германии включает в себя и то, и другое, обеспечивая реакцию, соответствующую уровню риска.

Вопрос 2: Как я могу быть уверен, что системы безопасности немецкой машины для изготовления блоков Zenith не будут обойдены операторами?

Ответ: Предотвращение обхода — важнейшее требование к проектированию. Схема безопасности машины физически изолирована от стандартных цепей управления. Логика безопасности реализуется с использованием специальных проводных реле, а не только программного обеспечения ПЛК. Реле безопасности закрыты, а их проводка защищена. Любая попытка обойти вход безопасности, например, замыкание дверного выключателя, потребует открытия панели управления и активной замены ее проводки — действие очевидное и нарушает стандартные протоколы безопасности. Кроме того, ПЛК машины регистрирует любые вмешательства, связанные с безопасностью. Использование механических блокировок на дверях также затрудняет физический обход. Наш опыт показывает, что при должной подготовке и культуре безопасности обход происходит крайне редко.

Вопрос 3: Каковы требования к двуручному управлению на машине для изготовления блоков Zenith в Германии?

Ответ: Двуручное управление на немецкой машине для изготовления блоков Zenith является критически важной функцией безопасности при прессовании. Это элемент управления типа IIIC в соответствии с ISO 13851, требующий одновременного нажатия двух отдельных кнопок. Электрические сигналы должны поступать на реле безопасности с разницей в 0,3 секунды. Если одна кнопка будет нажата раньше, цикл нажатия не начнется. Такая конструкция гарантирует, что руки оператора будут находиться вдали от зоны прессования, когда происходит сильное сжатие. Эта особенность является основным требованием для безопасного производства блоков.

Вопрос 4: Является ли гидравлическая система немецкой машины для изготовления блоков Zenith экологически безопасной в случае утечки?

Ответ: Хотя в гидравлической системе используется стандартное гидравлическое масло, мы предусмотрели ряд защитных мер для предотвращения возможных утечек. Система управления машиной обнаружит быстрое падение давления, указывающее на значительную утечку, и инициирует контролируемую остановку. Сама машина оснащена поддонами для сбора капель под клапанами и фитингами для предотвращения небольших утечек. Мы также рекомендуем использовать в качестве опции экологически чистую биоразлагаемую гидравлическую жидкость (типа HFC или HFD). Эти жидкости оказывают гораздо меньшее воздействие на окружающую среду в случае разлива. Наша машина для изготовления блоков Zenith в Германии разработана с учетом совместимости с этими жидкостями.

Вопрос 5: Какое обучение проводит компания Quangong Machinery Co., Ltd. по вопросам безопасности оборудования?

Ответ: Мы проводим комплексное обучение технике безопасности в рамках нашей пуско-наладочной и послепродажной поддержки. Обучение охватывает: назначение и работу каждой функции безопасности, порядок выполнения ежедневных предпусковых проверок, интерпретацию диагностических предупреждений безопасности машины и реагирование на них, а также правильную процедуру аварийного реагирования и изоляции. Обучение – это не просто лекция; он включает в себя практические упражнения, в ходе которых операторы и обслуживающий персонал фактически проходят процедуры проверки безопасности. Мы также предоставляем цифровую копию руководства по безопасности и серию онлайн-обучающих видеороликов по технике безопасности. Наша приверженность безопасности выходит за рамки простого предоставления оборудования; мы гарантируем, что знания о его безопасной эксплуатации будут переданы вашей команде.

Вывод: безопасность – это инженерная основа, а не второстепенная мысль

Для нас функции безопасности немецкой машины для изготовления блоков Zenith не являются списком пунктов; они представляют собой интегрированную инженерную философию. От резервных гидравлических предохранительных клапанов до программируемого контроллера безопасности с самоконтролем — каждый компонент предназначен для выполнения определенной защитной роли. Мы не просто «добавляем безопасность»; мы встраиваем его в самое ядро ​​машины. Выбирая машину для производства блоков Zenith в Германии, вы инвестируете в производственную систему, которая уважает своих операторов и обеспечивает долговечность. Наша приверженность безопасности непоколебима и является прямым отражением наших основных ценностей Компания Quangong Machinery Co., Ltd.

Если вы оцениваете системы безопасности для своего завода по производству блоков или хотите получить подробную презентацию по безопасности для своей команды, свяжитесь с нами. Мы предлагаем выездные проверки безопасности и тренинги. Наша команда готова продемонстрировать, как машина для производства блоков Zenith в Германии может поднять новый стандарт безопасности на вашей производственной линии.Свяжитесь с Quangong Machinery Co., Ltd. сегоднячтобы запланировать консультацию по безопасности и увидеть функции в действии.
